OLLA DE 500L PORTÁTIL (CON O SIN) BOMBA DE CONCRETO INTEGRADA
DESCARGUE ESTA INFORMACIÓN EN PPT AQUÍ
DESCRIPCIÓN

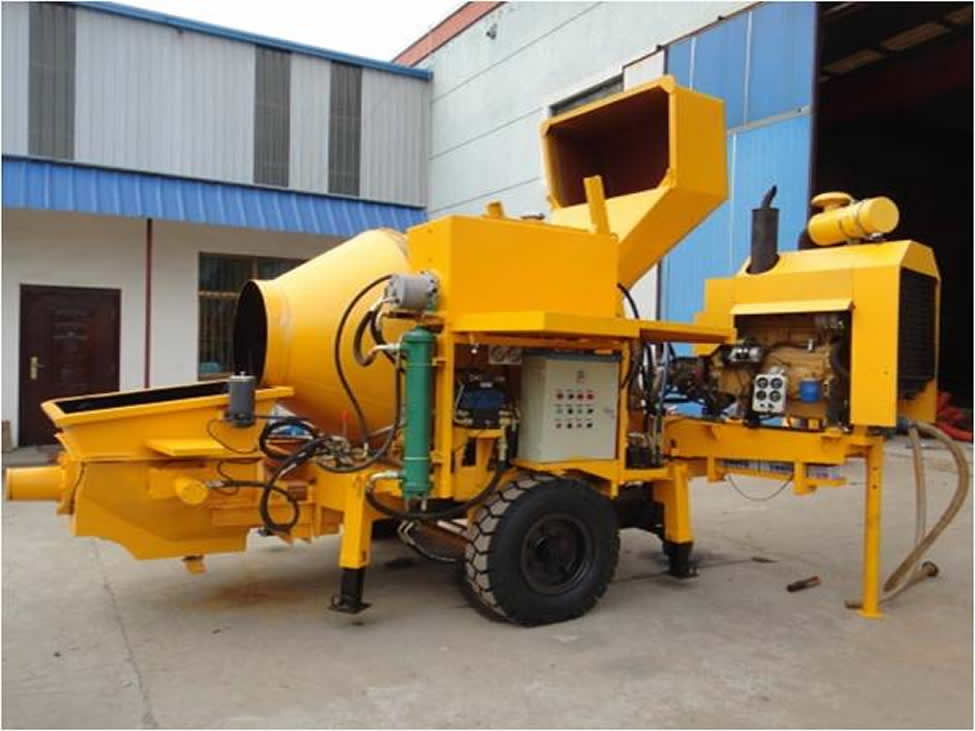

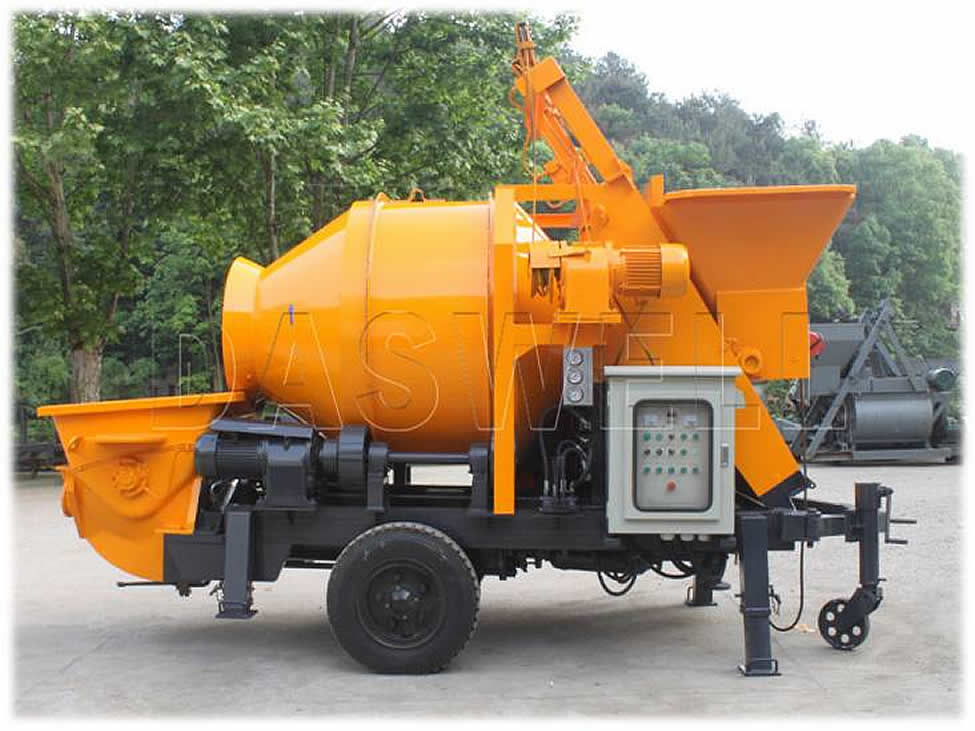

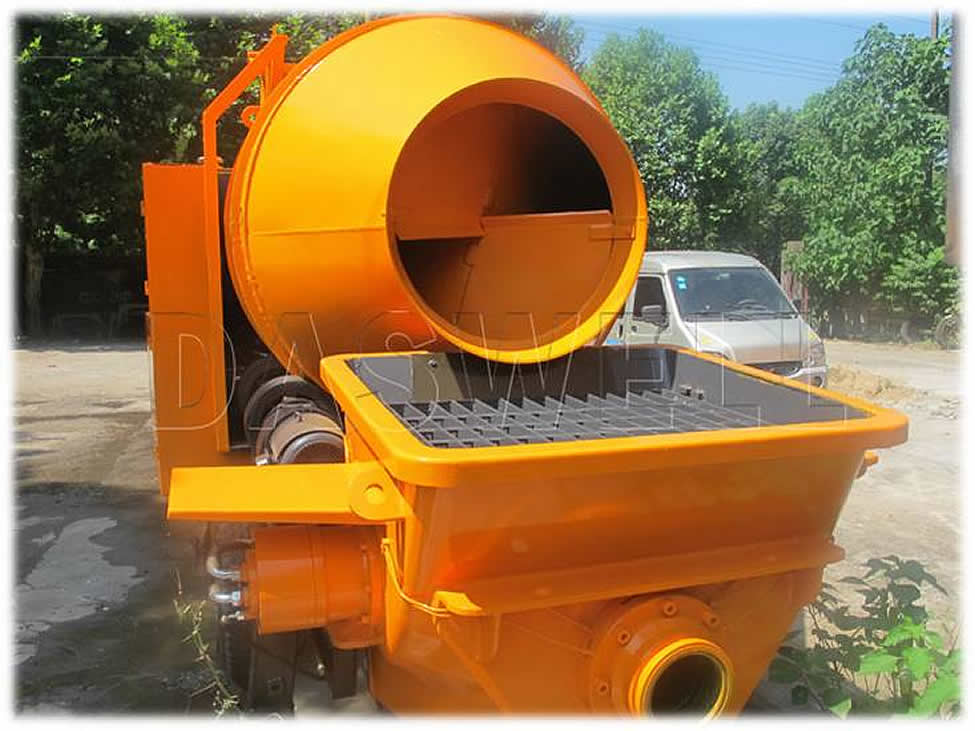

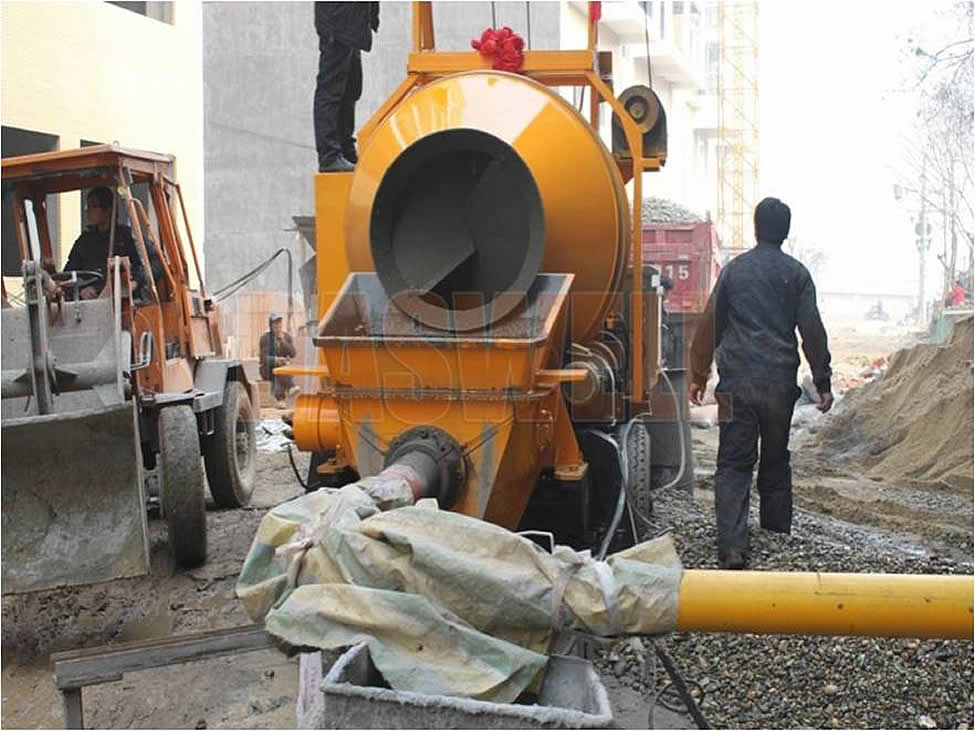

Esta máquina combina mezcladora de concreto y bomba de concreto. Es muy adecuado para pequeños proyectos de construcción, como pequeños edificios con menos de 60 metros de altura, camino rural. La distancia de entrega horizontal puede llegar a 260 m. Puede ahorrarle muchos problemas al usar este mezclador con bomba. En general, debe transportar el concreto mezclado a la bomba mediante el uso de un camión mezclador, pero con esta máquina, no necesita este paso, lo que debe hacer es alimentar las materias primas del concreto al mezclador, luego puede ser bombeado. a donde quieras.
USO

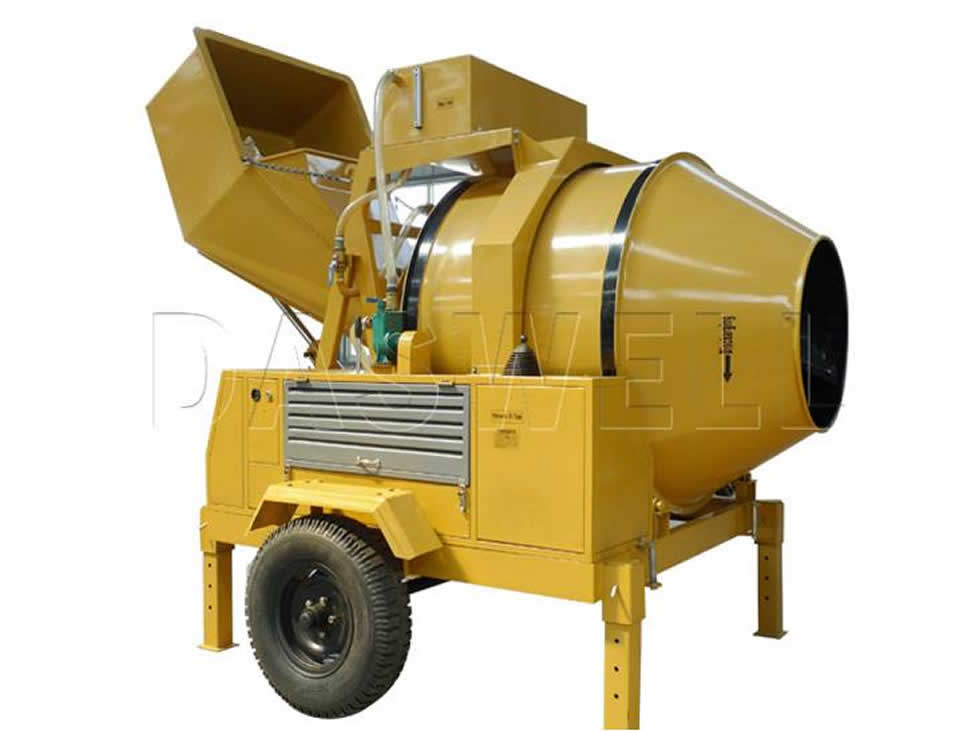

El mezclador de concreto tipo Olla revolvedora de .50m3 es de capacidad media, tipo auto caída.
Es adecuado para mezclar Plástico y hormigón de bajo asentamiento.
Se requiere que el tamaño agregado sea menor que 60mm.

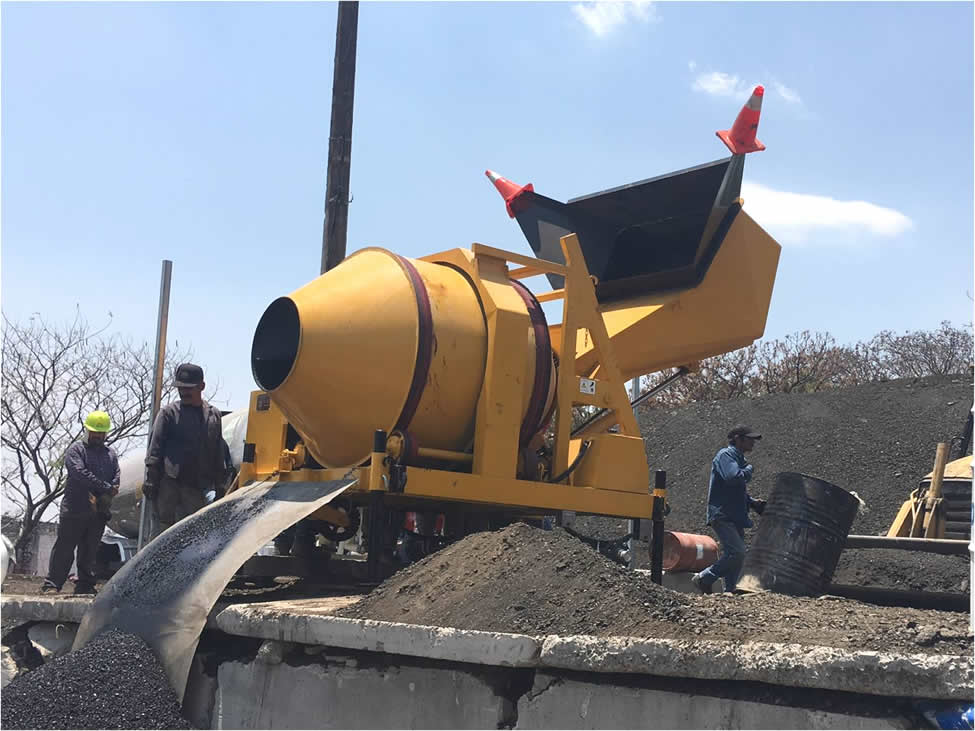

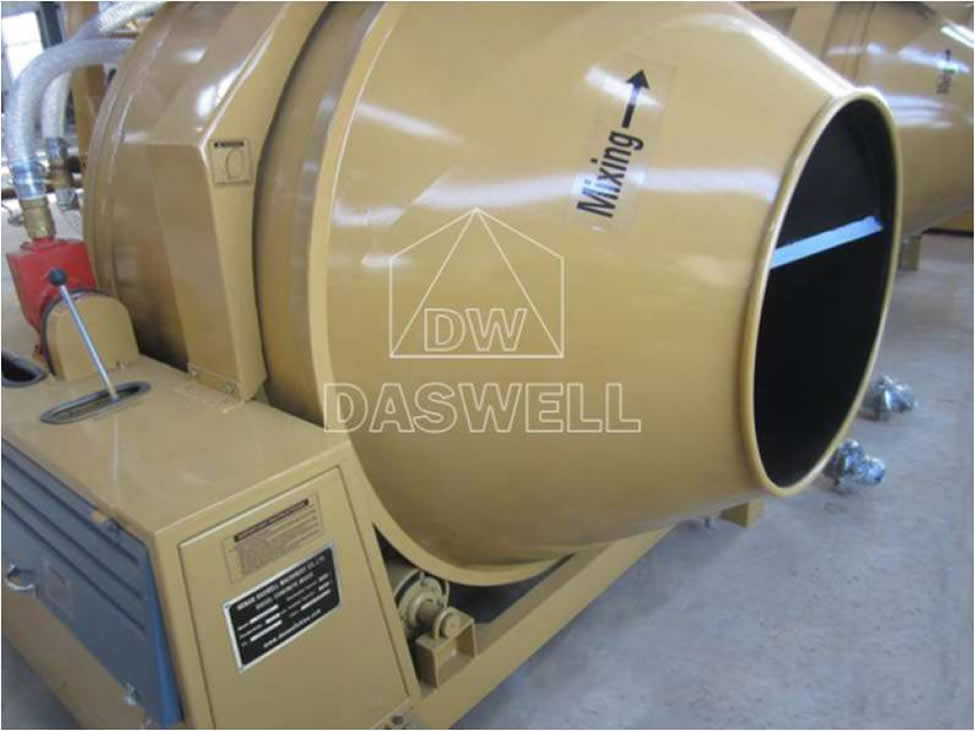

El tambor gira para mezclar y retrocede para descargar.
La capacidad de este mezclador es 0.35 y 0.50m3
CARACTERÍSTICAS
Tiene las ventajas de una estructura compacta, mayor fiabilidad, mezcla uniforme, gran capacidad, operación fácil, fácilmente transportable, etc. El mezclador es ampliamente utilizado en sitio de construcción, proyectos de carreteras y puentes, y mucho más.
1. Motor principal: SIEMENS;
2. Bomba de aceite principal: KAWASAKI;
3. Válvula: REXROTH y TOKYO KEIKI;
4. Motor electromotor o diesel están disponibles para la máquina.

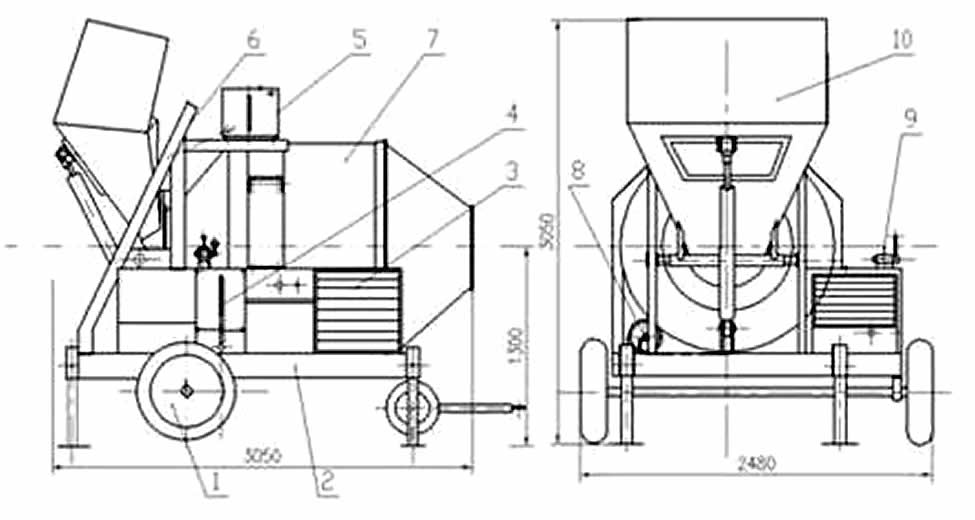

DIAGRAMA
1. Montaje de los neumáticos
2. Bastidor
3. Carcasa del radiador

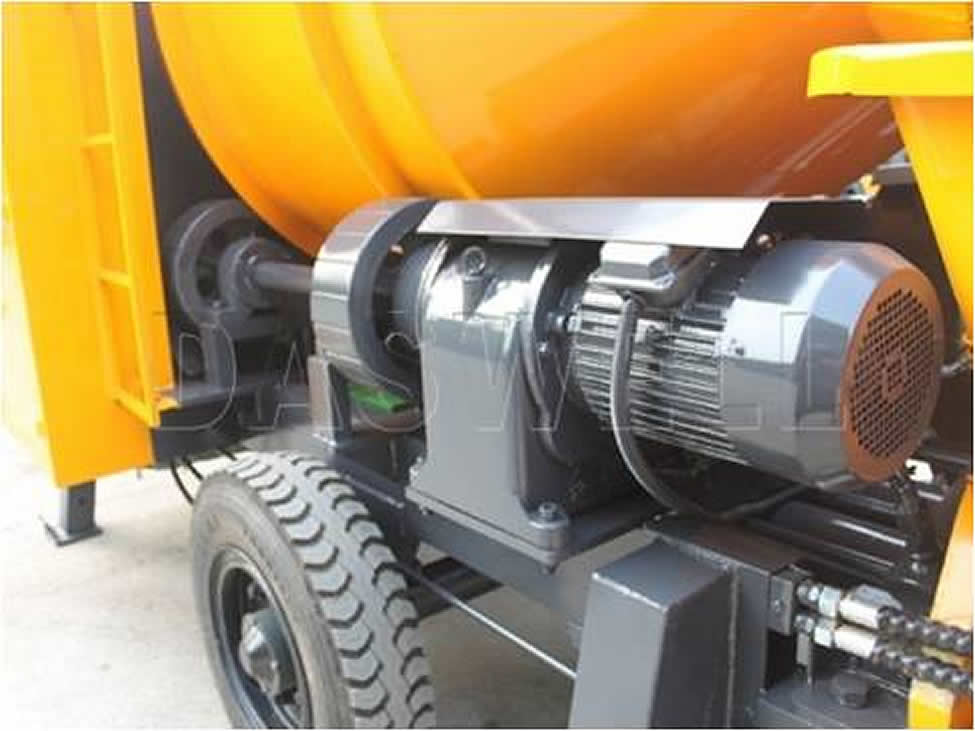

4. Sistema de transmisión
5. Sistema de suministro de agua
6. Marco de carga
7. Tambor de mezcla
8. Rodillo de soporte
9. Sistema de elevación hidráulico
10. Sistema de carga
OPERACIÓN

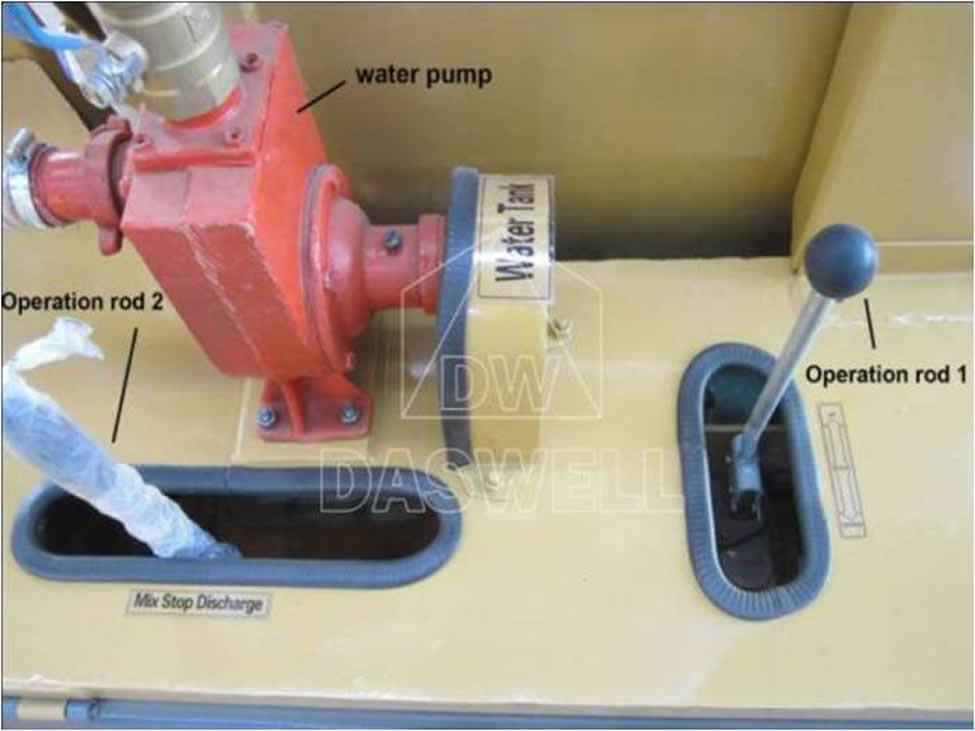

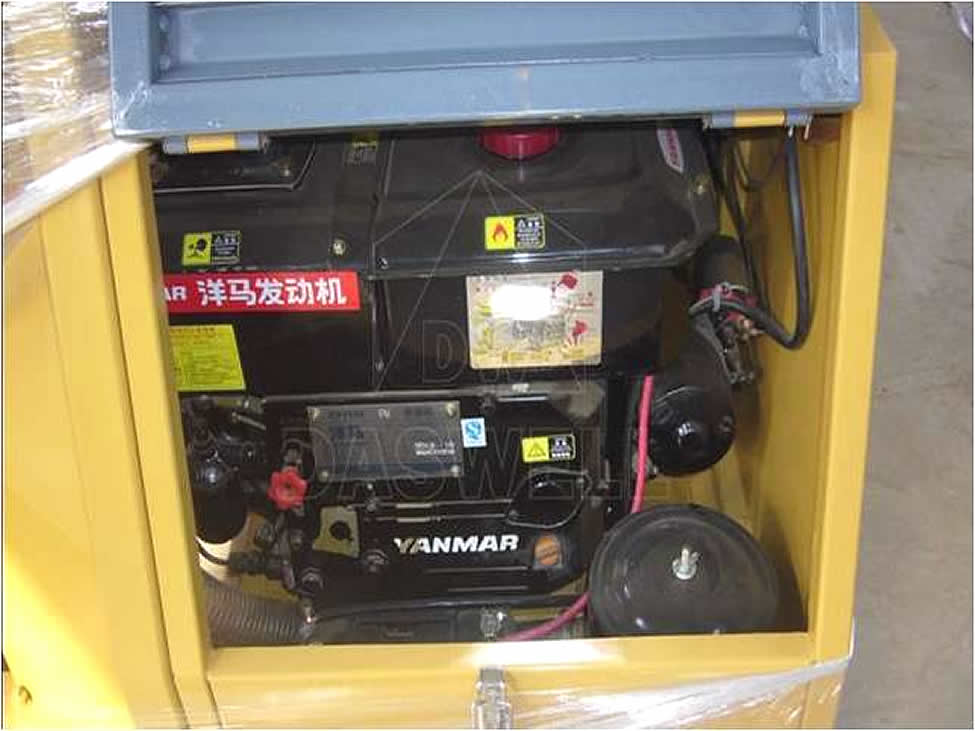

Motor diesel marca Yanmar, refrigeración por agua, Fácil de operar Hay dos varillas de operación. La barra de operación 1 se usa para controlar la tolva hacia arriba y hacia abajo. La barra de operación 2 se usa para controlar el tambor girando en el sentido de las agujas del reloj. Cuando el mezclador gira en el sentido de las agujas del reloj, significa que se está mezclando. Cuando el mezclador gira en sentido antihorario, significa que está descargando el concreto.
ESPECIFICACIONES TÉCNICAS
Modelo: Olla Revolvedora .50 m3
Capacidad de descarga: (L) 500
Capacidad de carga: (L) 800
Productividad: (m3 / h) 20-22
Tamaño máximo de agregado: (mm) 80
Hopper Lifting: Pistones de Elevacion
Motor diesel Yanmar Potencia motor diesel: (kw) 13.2
Potencia de la bomba de agua: (kw) 2.2-3
Precisión de suministro de agua: Error≤2%
Tamaño de los neumáticos: 7.50-16
Velocidad de mezclado del tambor: (RPM) 13-15
Dimensiones en contenedor: (mm) 2300×3300×2500
Peso total: 2300kg
BOMBA DE AGUA Y SISTEMA HIDRÁULICO
Equipamos una bomba de agua para nuestra mezcladora de concreto, Por lo tanto, bombeará el agua directamente, sin necesidad de agregar agua manualmente.

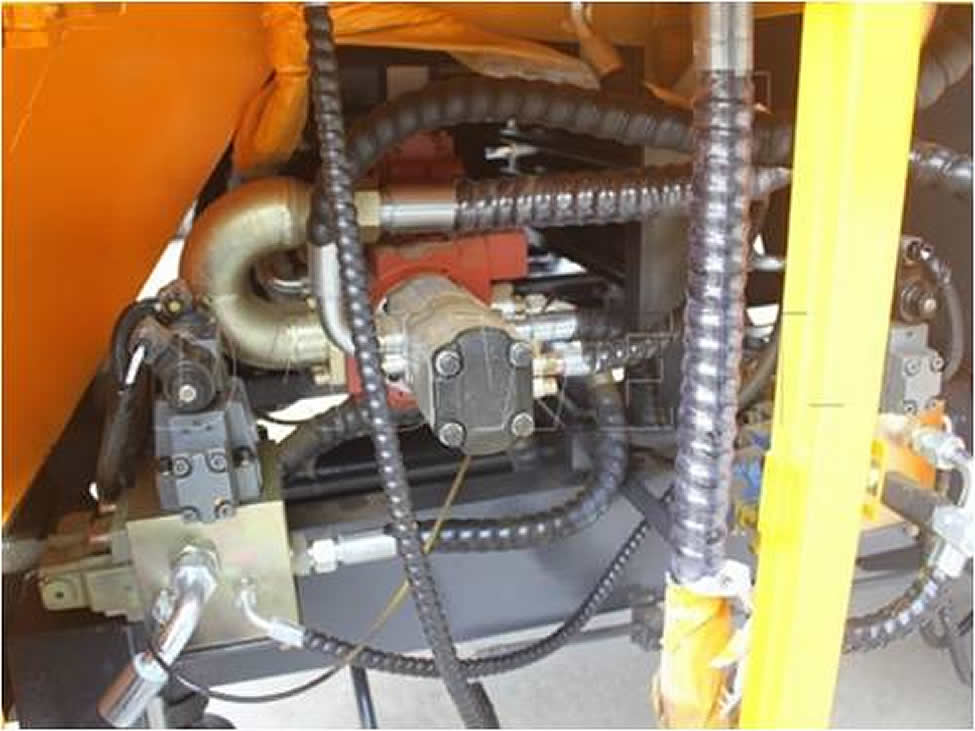

El sistema hidráulico consta de filtro de aceite, bomba de engranajes, válvula hidráulica, manómetro y cilindro hidráulico.
CARACTERÍSTICAS NUEVAS
Este mezclador tiene nuevas características:
1. Agrega una bomba de agua para la circulación de agua entre el tanque de agua del motor y el radiador; mantiene la temperatura del agua del motor estable.
2. Elimina el punto de succión de aire de la parte posterior a la parte delantera, reduce el chupar polvo, bueno para prolongar la vida útil del motor.
SISTEMA DE CARGA

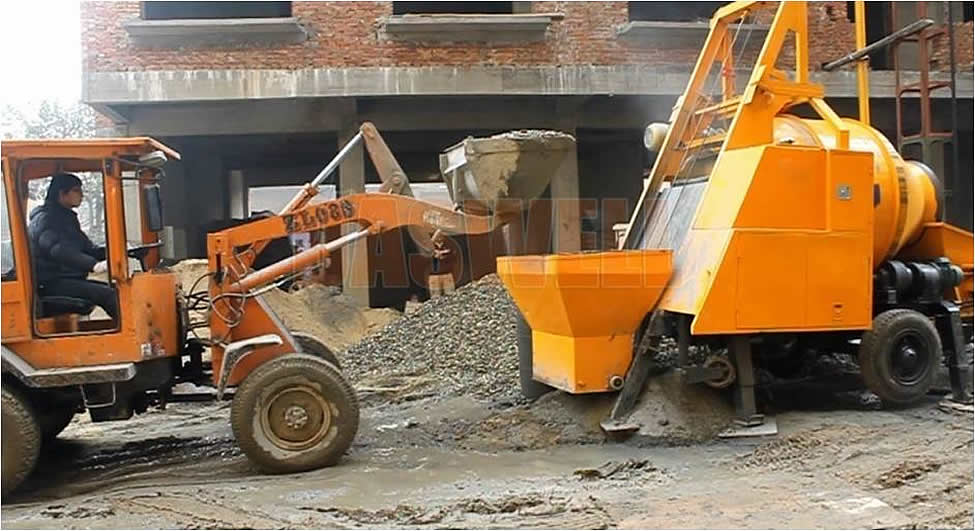

El sistema de carga consiste en la tolva de carga, el asiento de soporte y el cilindro hidráulico. El proceso de carga es el siguiente: Cargar el material en la tolva, luego empujar la palanca de operación de la válvula hidráulica hacia adelante, el cilindro hidráulico es controlado por la válvula, levantará la tolva. Si se maneja para liberar, la tolva se detendrá. Cuando la tolva esté en la parte superior se detendrá automáticamente.
